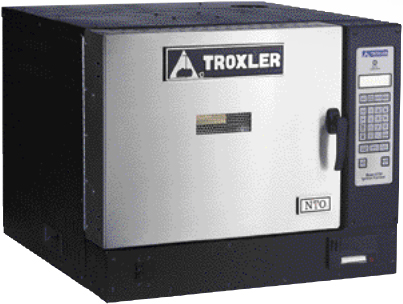

홈Troxler 4731 NTO 오븐은 적외선(IR)을 이용한 NCAT(National Center of Asphalt
Technology, 미국 국립 아스팔트 기술센터) ignition 방식의 아스팔트 샘플 버닝용 오븐입니다. 적외선을
이용해 HMA(Hot Mix Asphalt) 샘플을 연소하게 되는데 이 방법은 샘플의 전체적인 분리/분해를 최소화하면서
효과적이고 깨끗한 버닝을 제공합니다.
NTO 오븐의 NTO는 New Technology Oven을 의미하며
위의 적외선 연소방법과 내장된 통합 저울 시스템으로 샘플버닝시 지속적으로 비투멘(bitumen)의 연소되서 없어지는 질량을
체크하며 자동으로 샘플내의 아스팔트 퍼센트를 디스플레이해줍니다.
아스팔트가 완전연소된후 남은 샘플은
Gradation Analysis를 위해 사용이 가능합니다.
NTO 오븐은 용광로나 일반버닝방식과 비교시 다음과같은 장점이 있습니다.
NTO 오븐은 사용자가 아주 쉽게 사용할 수 있는 장비입니다. 코어타입인 채로 사용 또는 아스팔트 믹스쳐인 상태라면 매쉬(mesh) 바스켓상에 아스팔트 믹스쳐를 넣은 채로 NTO 오븐내 챔버(chamber)에 넣습니다.
그리고 오븐도어를 닫고 스타트 키를 누르면 버닝(연소)이 시작됩니다.
그리고 내장된 저울이 자동으로 감소되는 질량과 퍼센트를 표시합니다.
이때 내장된 프린터에서 지속적으로 일정시간마다 데이터를 자동으로 출력합니다.
NTO 오븐은 300개의 테스트 결과와 correction factor를 저장할 수 있습니다.
(Correction factor는 특별한 믹스쳐사용시 사용되는 facotr값입니다)
오븐내에 저장된 데이터는 RS-232 시리얼 인터페이스를 이용, PC로 다운로드가 가능합니다.
제공되는 Flash 소프트웨어 유틸리티를 이용하여 NTO 오븐 내장 소프트웨어의 업데이트가 가능합니다.
| 기능 | ||
|---|---|---|
| 최대 샘플 범위 | 샘플 팬(pan)당 2,500g (최대 총 5,000g) | |
| 통합 저울 단위 | 0.1 g | |
| 1,200g당 연소 시간 | 120 VAC 유닛: 30분 이내 |
240 VAC 유닛: 25분 이내 |
| 최대 샘플 데이터 | 300 샘플 | |
| 최대 프로젝트 ID 수 | 20 | |
| Aggregate Correction Factor | 20 | |
| Mass Temperature Correction Factor | 1 | |
| 기계적 제원 | ||
| 외부 규격 (W x D x H) | 68 x 68.6 x 55.1 cm | |
| 챔버 규격 (W x D x H) | 28 x 43.2 x 20.3 cm | |
| 샘플 팬 개당 규격 (W x D x H) | 20.3 x 36.8 x 4.1 cm | |
| Complete 팬 규격 (W x D x H) | 23.8 x 39.4 x 11 cm | |
| 전기 관련 제원 | ||
| 전원 | 120 V | 240 V |
| Hz | 28 x 43.2 x 20.3 cm | |
| 소비 전력 | 1,440 W | 3,600 W |
| 전류 | 12 amps | 12/13 amps |
| RS-232C 설정 | DTE | |
| 시리얼 데이터 포맷 | 8 data bits 2 stop bits No parity |
|
| Baud Rate 범위 | 600 ~ 9,600 Baud | |
| LCD | 4 라인 x 20 캐릭터 | |
| 키패드 | 밀폐형 맴브레인 (sealed membrane) 타입 25 키 | |
