전자동 다측정(multi-spot) 방식의 모바 빅스키는 별도의 기준점없이도 정확한 작업표면 높이조절이 가능하게 해줍니다.

  • 별도의 인공적인 기준점 불필요
  • 평균값 계산에 의해 불규칙면을 부드럽게 만듬
  • 1인 설치작업 가능
  • 확장가능한 빔(beam) 설치가능
  • 자유로운 센서위치 변경에 따른 향상된 페이버 작동
  • 장비 전후방 센싱 가능
  • 부드러운 이음부위 작업가능
  • 1개의 센서만을 이용한 기존의 그레이드 작업가능

20여년이상 레벨링센서시장에서 애용되어온 초음파센서 "소닉 스키"는 도로포장에서 없어서는 안될 장비가 되었습니다.


이러한 성공뒤에는 소닉스키의 혁신적인 측정방법(여러개의 독립적인 초음파 측정값의 평균치계산)이 있기때문에 가능했습니다.

단거리 균평작업

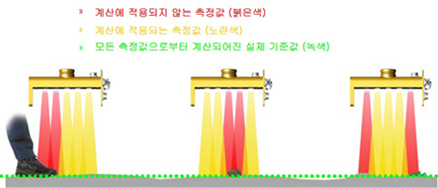

소닉스키는 작은 돌같은 장애물에 의한 비정상적인 측정값을 인식하며 이 벗어난 측정값들을 차후 계산에서 제외시킵니다.

즉, 정상적인 측정값들로부터 계산된 평균값이 노면포장높이가 됩니다.

결과적으로, 센서범위안의 기존노면의 모든 불규칙표면들이 부드럽게 포장 됩니다.

이제 이러한 소닉스키의 원리와 성공을 바탕으로 멀티스팟(multi-spot)용 초음파 레벨링 센서 "빅 소닉 스키"제품이 출시 되었습니다.


장거리 균평작업

3개의 소닉스키를 결합해서 별도의 개별 노면지점측정이 가능해졌습니다.

이러한 측정값들을 가지고 모바매틱 레벨링시스템은 추가적인 평균값을 계산하고 가상적 측정레벨을 산출합니다.


새로운 장점:

울퉁불퉁한 노면(road wave)과 같은 긴거리의 불규칙한 도로표면까지 어려운 절차없이 부드럽게 만들어줍니다.

이러한 이유때문에 1개의 소닉스키를 이용하는 것보다 훨씬 더 효율적입니다.

빅 소닉스키는 표면상태와 상관없이 거의 모든 표면의 센싱작업이 가능합니다.

추가적으로, 사용자는 기준값을 1개의 소닉스키가 읽는 측정값 또는 모든 센서들로부터 계산된 평균값중 1가지를 간단히 선택하실수 있습니다.


최종 작업결과는 완벽히 편평한 작업표면입니다.

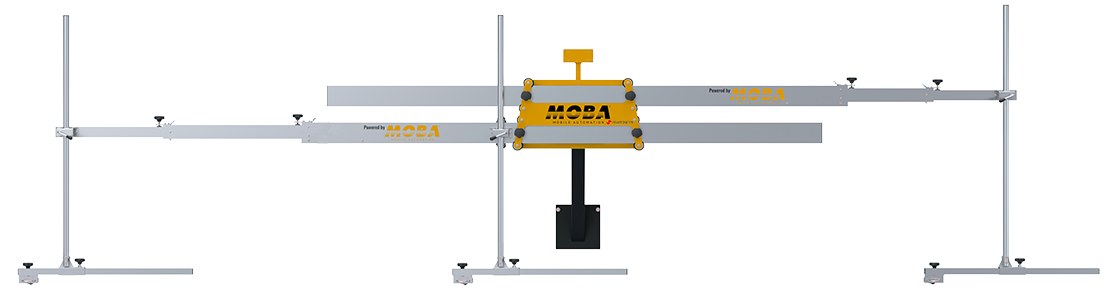

모듈방식의 빔(beam)

최대호환성의 기계설치부품은 빅 소닉스키 제품을 많은 다양한 장비에 설치를 가능하게 해주는 부품입니다.

빔(beam)은 작업자 한 사람만으로 설치가 가능하도록 간단하고 모듈방식으로 만들어졌습니다.

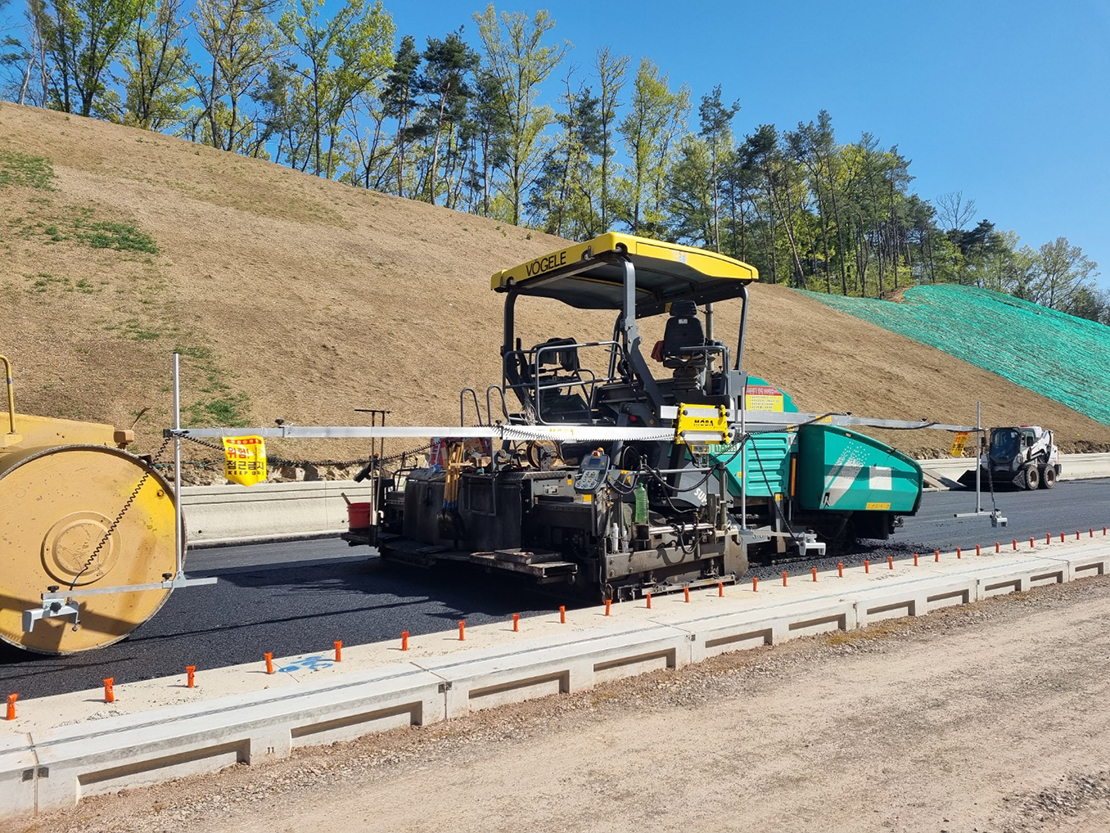

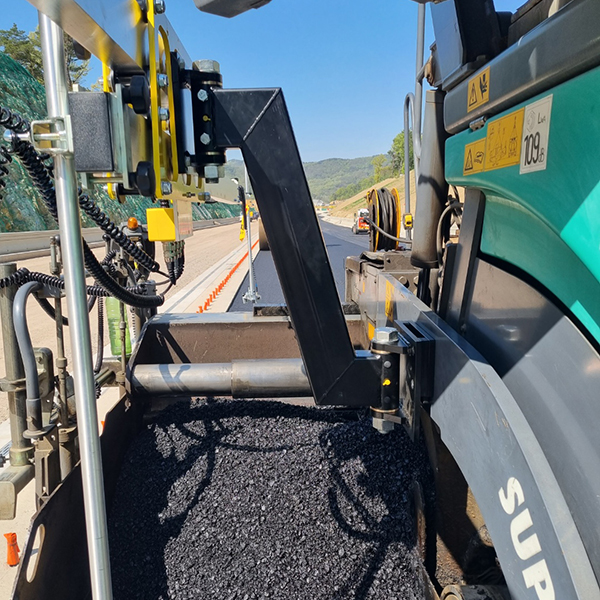

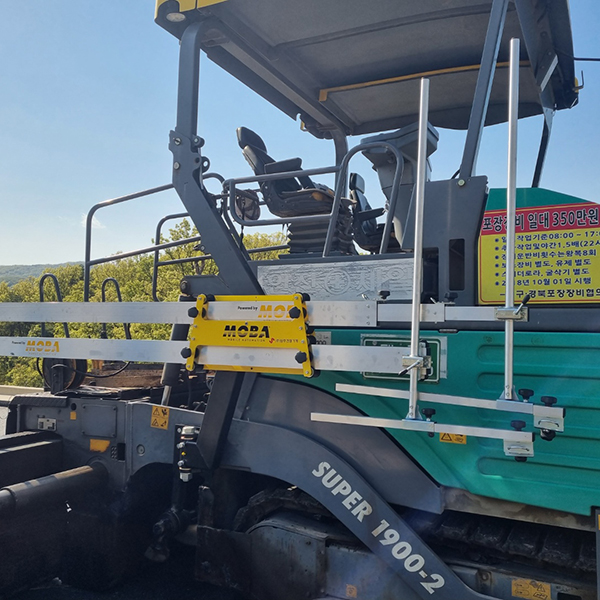

사용하시는 페이버 종류와 상관없이, 빔은 토우 암 브라겟(tow arm bracket)에 간단하게 장착됩니다.

이 2개의 자유롭게 움직이는 브라켓은 빔 어셈블리의 위치를 자유롭게 선택하실 수 있게 해줍니다.

9미터 표준타입이나 13미터 버전사용에 관계없이 베이직 빔(basic beam)은 항상 서로 연결 장착되는 모듈들로 이루어져있습니다.

이 빔 또한 사용자가 원하는 대로 길게 확장이 가능합니다.

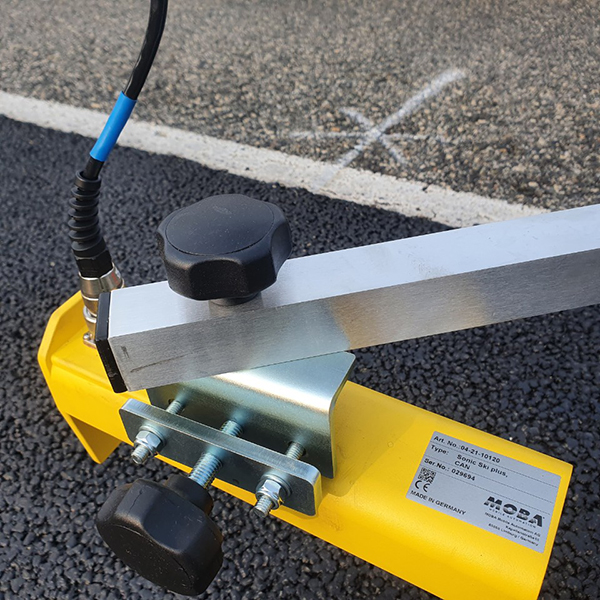

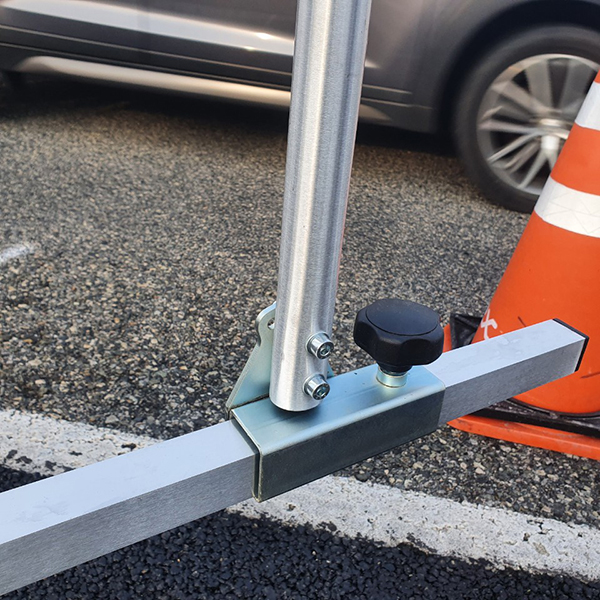

센서들은 작업환경에 맞게 원하는 위치에 장착되며 슬라이드타입으로 자유롭게 위치변경이 가능합니다.

이 설치용 기계부품의 큰 장점은 바깥쪽에 위치하는 센서(전/후방)들이 측면으로 회전될 수 있는 점입니다.

이 점은 휘어진 도로포장작업에도 시스템 사용을 가능하게 해줍니다.


또한 센서를 새로 포장된 도로 표면 쪽으로 옮겼을 때, 추가적인 혜택을 얻으실 수 있습니다.

도로포장결과가 측정값에 포함되며 동시에 같은 방법으로 포장작업을 계속 하실 수 있습니다.

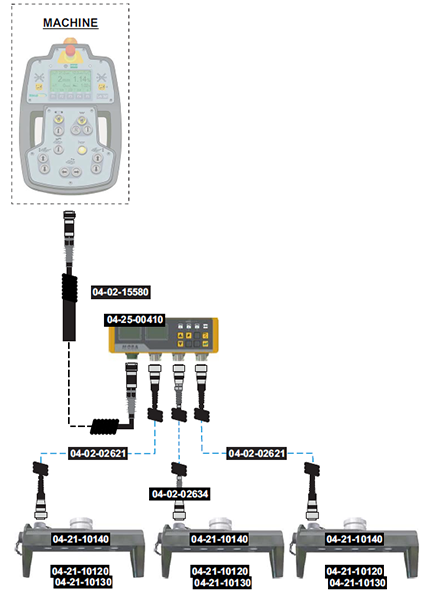

구성 예시 (VOGELE)
