지능 형 도로 포장
미래형 아스팔트 도로 포장을 위한 실시간 열 시각화

PAVE-IR   도로 건설의 공정 최적화 및 문서화를 위한 혁신적인 시스템

최적 온도는 도로 건설에 있어서 결정적인 요소이며, 도로의 품질에 중대한 영향을 끼칩니다. 포장 과정의 종합적인 열 시각화는 포장재의 품질에 관한 중요한 정보를 제공하고, 완전히 새로운 최적화 가능성을 제시합니다.

PAVE-IR는 도로의 열 프로파일을 간단명료하게 실시간으로 만들어주는 최초의 시스템입니다. 고정 밀 온도 스캐너는 13m의 폭에 걸쳐 포장된 층의 종합적인 열 프로파일을 생성하고, 이 프로파일은 필요에 따라 포설과 운반 온도의 증거로써 사용될 수 있습니다. 전자동으로 온도를 시각화함으로써 열 분리가 일어나는 지점들을 빠르게 감지하고 즉각적인 조치를 취 할 수 있습니다!

추가적으로 자유롭게 위치를 지정할 수 있는 고성능 센서 (IR SPOTS)를 최대 4개까지 추가하여 버킷 내부나 베이스 상, 혹은 오거 안이든지 간에 상관없이 온도가 핵심적인 장소의 재료 온도를 측정할 수 있습니다. 심지어 모바일 피더의 재료 온도까지도 무선 IR SPOT 센서를 해 측정 가능합니다. 이 복합적인 측정은 매우 정확하고 종합적인 값을 제공해줍니다. 이에 의해, 공급된 재료의 온도를 실시간으로 결 정하고, 필요할 경우에는 이를 문서화하는 것이 가능해집니다. 이러한 식으로, 포장재의 온도 차이가 공정 중에 시각화 되어지며, 필요한 경우에는 즉각적인 조치를 시행할 수 있습니다.

MOBA Mobile Automation AG의 '지능형 도로 포장' 제품군의 혁신적인 도구이자 구성 요소로써, PAVE-IR은 미래의 네트워크화된 건설 현장을 위한 주춧돌이며, 도로의 수명을 연장 시키는 데 크게 기여합니다. PAVE-IR의 개발과 전 세계의 건설 현장에서의 일상적인 사용은 4차 산업 혁명이 우리의 일상적인 건설 환경에까지 도달하였음을 보여주는 증거가 될 것입니다.

시스템의 특성
  • » 열 분리 탐지를 위한 재료 온도의 고정밀 측정
  • » 구성 요소가 개별적으로 결합 및 업그레이드가 가능한 모듈식 구조
  • » 타사의 솔루션에의 편리한 액세스와 통합을 위한 개방형 인터페이스
  • » 포설된 아스팔트 층의 상세한 열 프로파일
  • » 온도 값의 실시간 캡쳐 및 분석
  • » 편리한 데이터 처리를 위한 클라우드 솔루션
시스템의 장점
  • » 모든 관련 온도를 실시간으로 모니터링하여 포설 프로세스를 최적화
  • » 열 재료 특성의 시각화 (열 분리)
  • » 모든 페이버 타입과 모델에 장착 가능한 완벽한 호환성
  • » 모듈러 컨셉에 의한 융통성 높고 미래 지향적인 시스템
  • » 최대 13m에 이르는 광대한 너비의 데이터를 한번에 캡쳐 가능

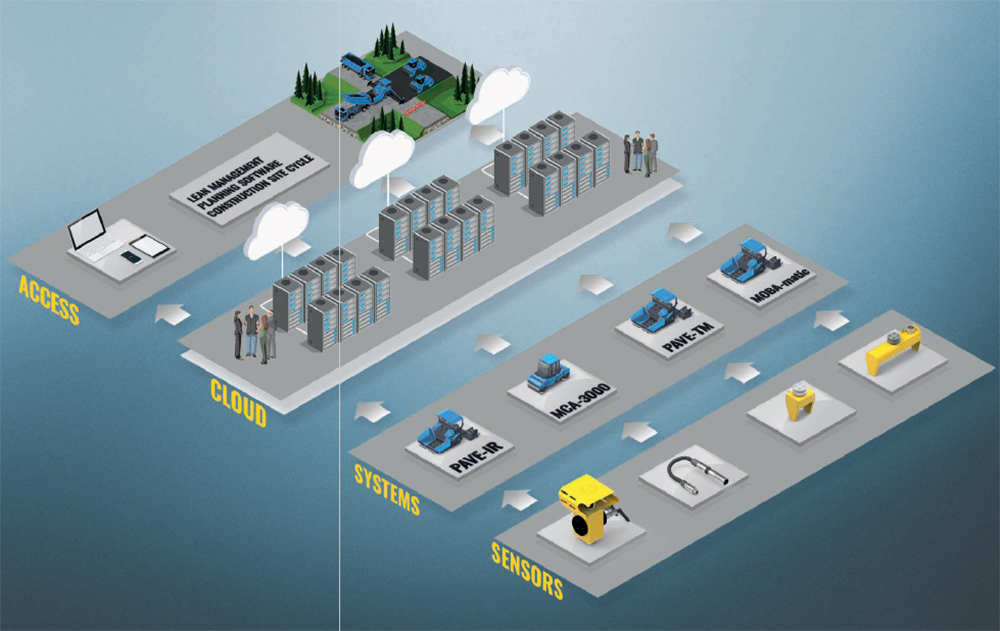

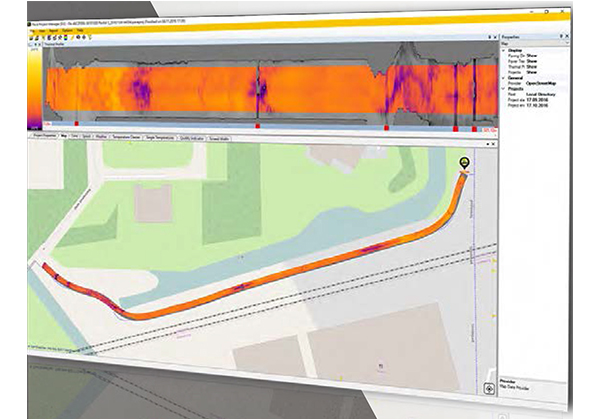

자동 데이터 전송이 활성화 되면, 실행 중인 프로젝트를 사무실에서 실시간으로 검색, 분석 및 보관할 수 있습니다. 물류같은 삼자 기관과의 인터페이스 및 계획 도구는 부가가치와 효율성을 증대시키며, 이렇게 넓어진 연관성은 미래형 도로 건설을 향한 중요한 발걸음입니다. 사용자에게 권한을 부여하는 사용자 제어 시스템을 추가 보안 수단으로 사용하여, 선택된 사람만이 데이터에 접근할 수 있고, 이러한 데이터와의 연결은 완전히 새로운 시각을 제공하여, 품질 향상 방안을 도출시킬 수 있습니다. 동일한 제조업체에서 만들어질 필요가 없는 통합형 시스템이 등장하게 되었으며, 사용자는 혼자만이 아닌 협업을 통한 혜택을 얻을 수 있습니다.

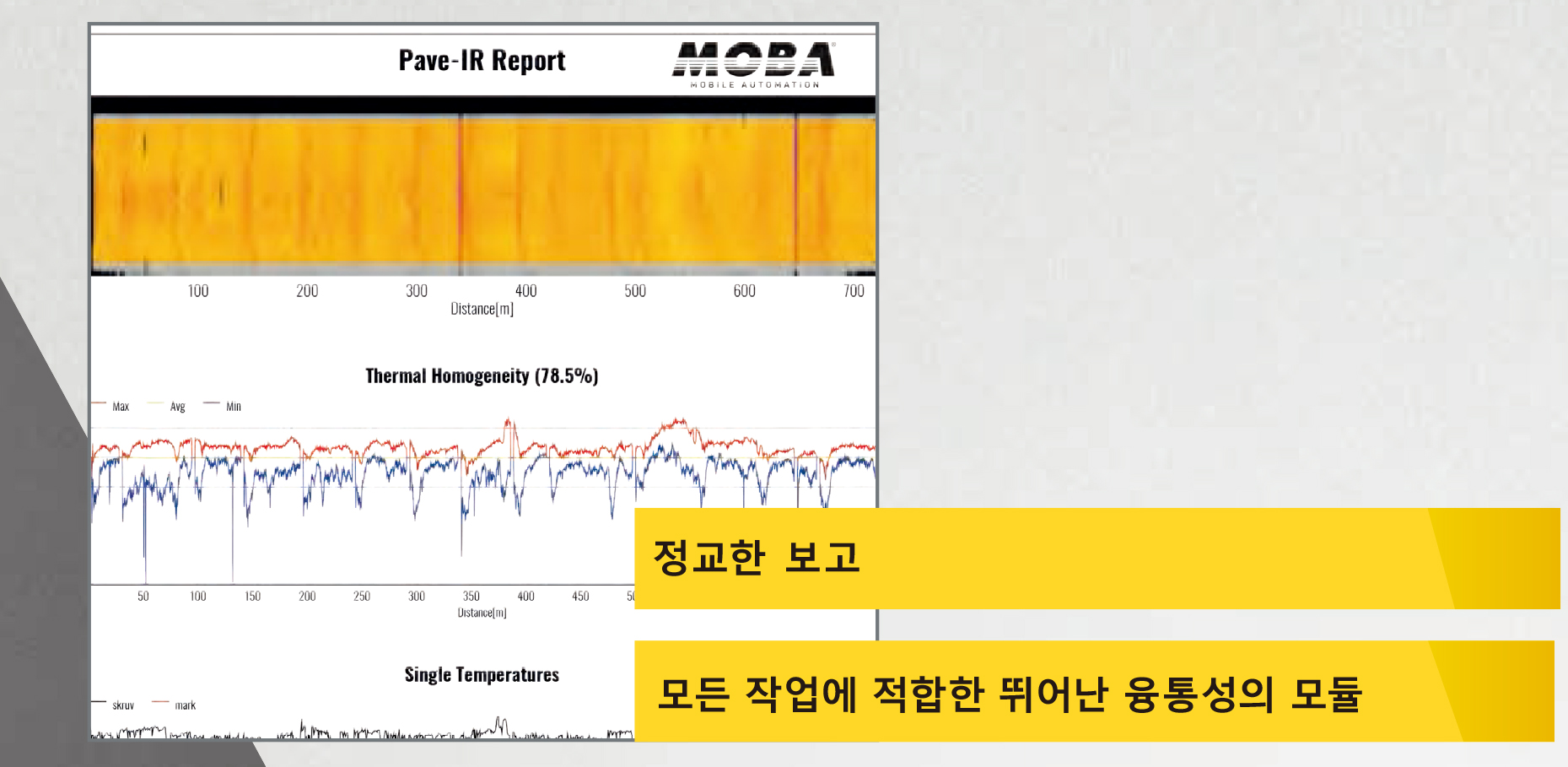

과정 문서화 도로 건설 2.0

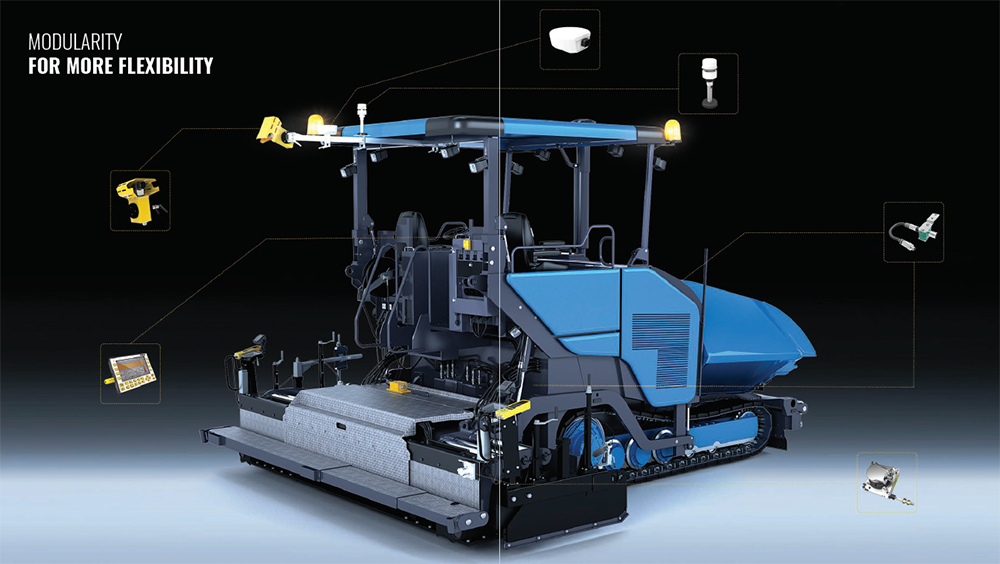

모듈식 구조 덕분에, 시스템은 모든 타입의 페이버와 호환 가능하고 모든 기기에 유연하게 설치될 수 있습니다. 구성 수준은 건설 현장 별로 융통성 있게 적용될 수 있습니다. 이러한 방식으로, IR SPOTS이나 기상 관측기를 추가함으로써 추가적인 기능들을 쉽게 더할 수 있습니다.

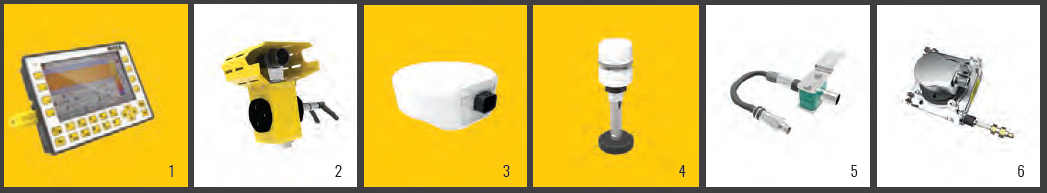

  • 1. 내장형 컴퓨터 피연산자 종합적인 열 프로파일을 표시합니다.
  • 2. IR-온도 스캐너 표면 온도 측정을 위한 기술
  • 3. GNSS 안테나 좌표 참조를 위한 위치 데이터
  • 4. 기상 관측기 기온, 풍속, 습도를 측정합니다.
  • 5. IR-SPOT 재료의 온도를 추가로 측정하는 온도 센서
  • 6. 스크리드 너비 측정 고정밀 가변형 스크리드 너비용
01

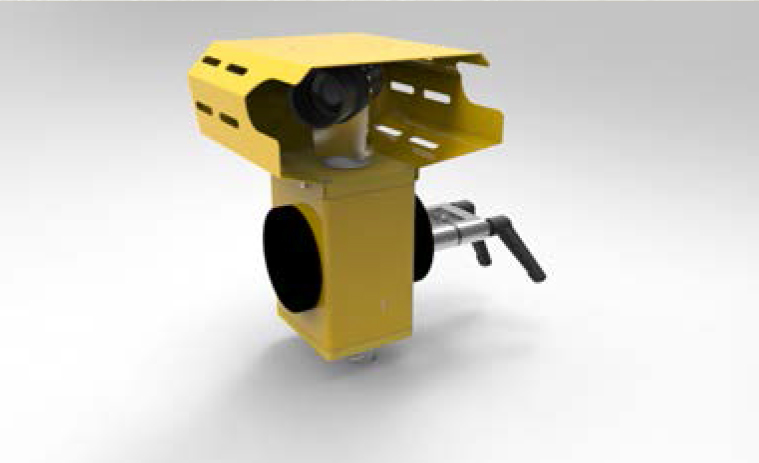

IR-온도 스캐너
  • 표면 온도 측정을 위한 적외선 센서
  • 자동 가장자리 감지 기능
  • 넓고 가변적인 작업 폭
  • 추가적인 옵션에 대응 준비된 지능형 센서
02

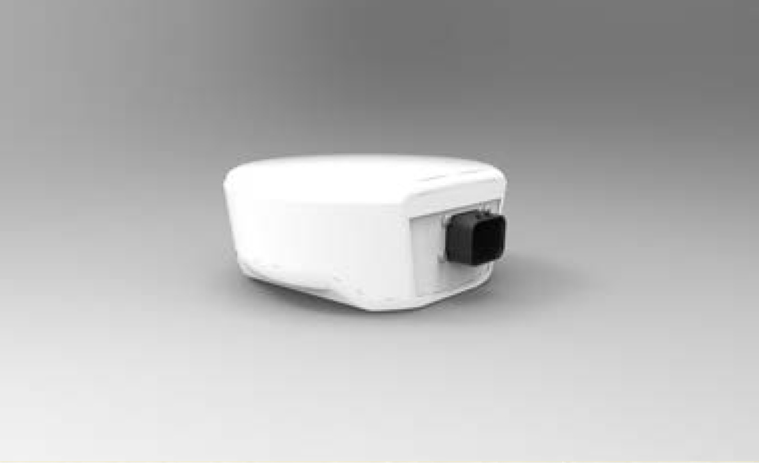

GNSS 안테나
  • 좌표 참조를 위한 위치 데이터
  • 기기의 속도와 이동 거리를 계산하기 위한 좌표와 데이터 제공
  • 견고하고 신뢰할 수 있음
03

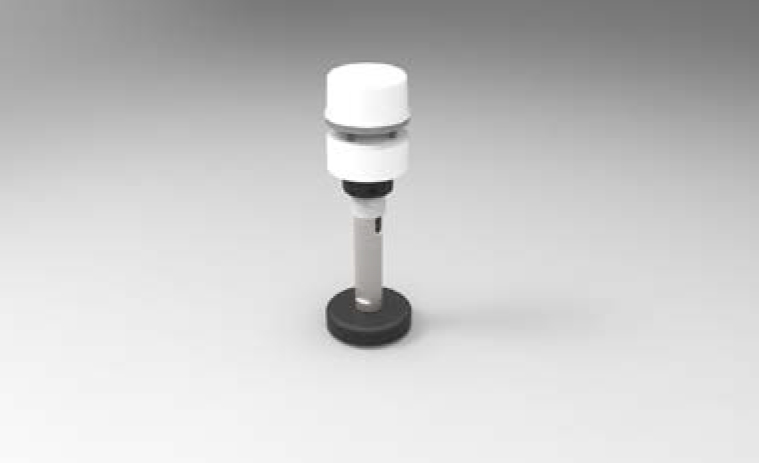

기상 관측기
  • 환경 조건 평가
  • 기온
  • 풍속
  • 습도
04

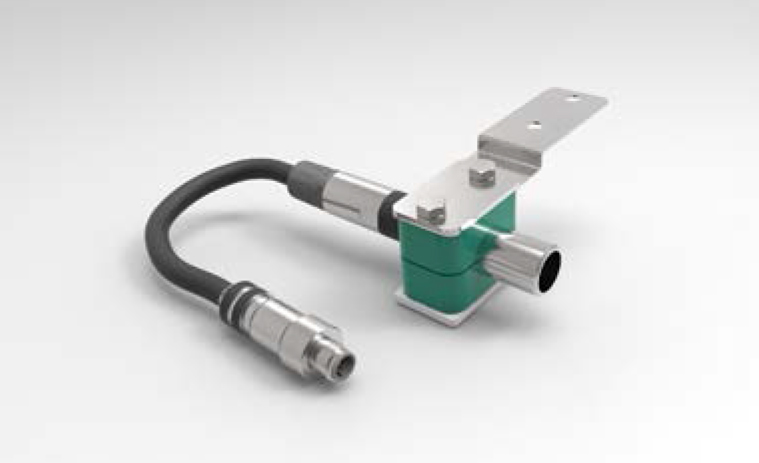

IR-스팟 센서
  • 추가적인 재료 온도 측정
  • 융통성 높은 작업
  • 실시간 온도 정보
  • 최대 4개의 개별 센서 사용 가능
  • 무선 패키지 사용 가능 (예: 모바일 피더에 설치)*
    *현재 EU와 북미에서만 사용 가능 합니다. 다른 지역은 따로 요청 바랍니다.
05

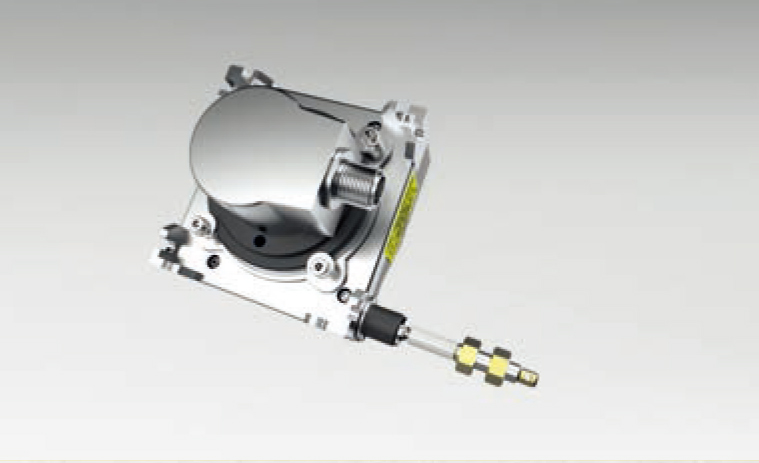

스크리드 너비 측정기
  • 고정밀 가변형 스크리드 너비용
  • 2개의 고정밀 와이어 로프 센서
  • 간편한 설치 및 설정

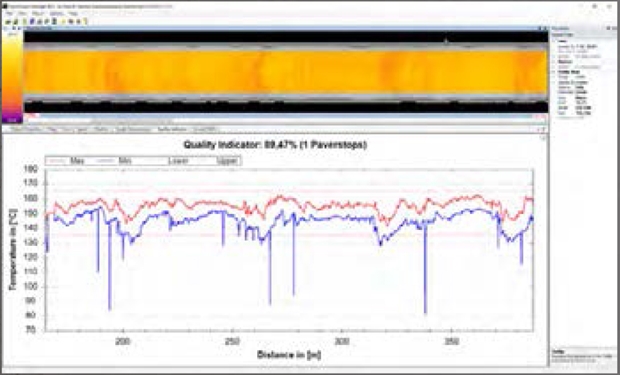

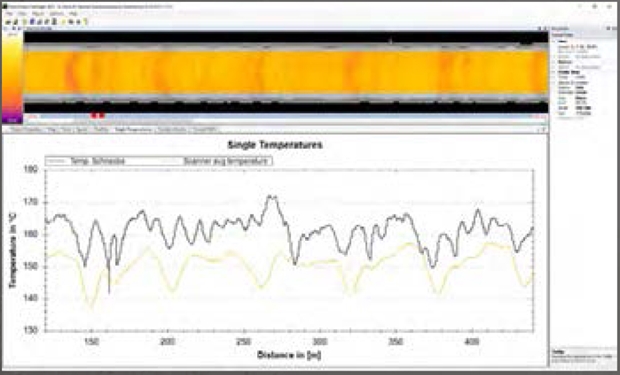

품질 지표 도표

추가적인 개별 온도

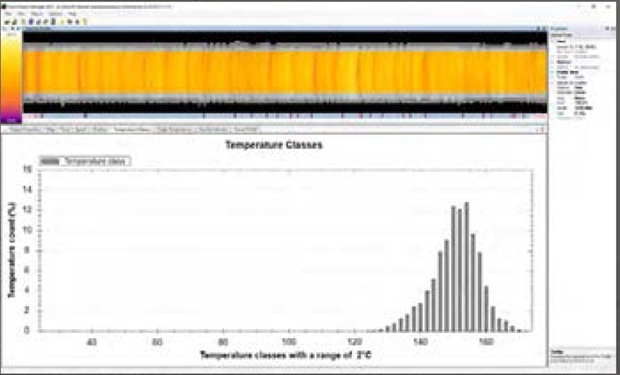

기온 등급

..Tools like the PAVE-IR produce high quality, long service life road surfaces, for the advantage of the entire road traffic, and thereby for all who participate .. PAVE-IR과 같은 도구는 도로 표면의 품질을 향상 시키고, 도로의 수명을 늘려 전체적인 도로 교통을 개선함으로써 모든 도로 이용자들이 그 혜택을 볼 수 있습니다 Stephen Sebesta, Texas Transportation InstituteStephen Sebesta, 텍사스 도로 연구소

Before we had tools like the PAVE-IR, we knew very little about material temperature during installation. These aspects become obvious since we can visualise them. ..PAVE-IR과 같은 도구를 사용하기 전에는, 우리는 작업 중 재료의 온도에 대해서 거의알지 못했습니다. 우리가 그것을 시각화할 수 있게 되면서 그 차이가 명백해졌습니다. Swedish construction manager스웨덴의 건설 관리자

The system is accepted very well by our employees. They can immediately see what is in the feed and in the discharge. These are areas which previously were not visible. 이 시스템은 저희 직원들에게 아주 잘 받아들여졌습니다. 그들은 공급물과 배출물 안에 무엇이 있는지 즉시 확인할 수 있습니다. 이전에는 볼 수 없던 영역입니다. Bernhard Stolz, Technical Manager Gebr. StolzBernhard Stolz Gebr., 기술 관리자

The best kit on the market 시장에서 가장 좋은 키트 Steve Gill, Glendinning ContractingSteve Gill, 글렌디닝 계약
