다이나팩2
다이나팩3
다이나팩3


제원표 ※ “C”와 “CS”모델의 차이는 엔진모델차이입니다.

제원표 다운로드

sd2500c
sd2500cs
SD2500C SD2500CS
중량
장비중량 (기본 스크리드 포함) 19.5 톤

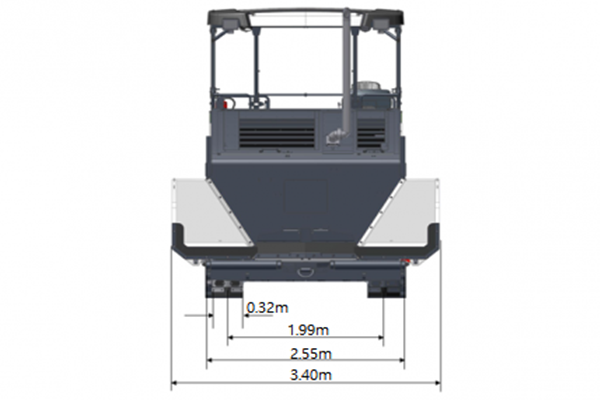

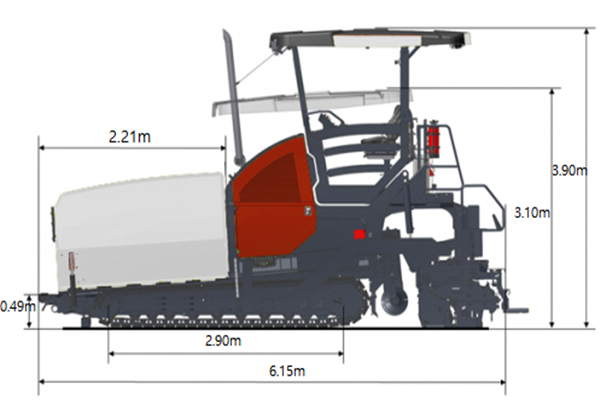

규격
기본규격 2.55 m
최대 포장 너비
(기본 스크리드)
V5100TV(E) 5.10 m
V6000TV(E) 6.00 m
최대 포장 너비 (확장스크리드 장착시) 9.00 m 10.00 m
최소 포장너비 (최소화슈 장착시) 2.05 m
장비 전방 하부 각도 15 도
포장 능력
최대 포장 두께 310 mm
최대 포장 용량 (이론적) 650 톤/시간 800 톤/시간
호퍼
호퍼 용량 14톤
호퍼 높이 (가운데/외부규격) 550 mm / 560 mm
호퍼 너비 (내부) 3,292 mm
작업속도
최대 포장 속도 28m/분
장비 이동 속도 4 km/시간
엔진
제조사/모델 커민즈 QSB 6.7-C173 커민즈 QSB 6.7-C200
베기가스 충족규정 Stage IIIA/IIIB (T3/T4i) Stage IV (Tier 4f)
정격 출력 (SAE J1995) 173 마력 @ 2,200 rpm
(무단 RPM 콘트롤/ECO모드)
200 마력 @ 2,200 rpm
(무단 RPM 콘트롤/ECO모드)
추가 선택가능 엔진 (SD2500CS만 선택가능)
제조사/모델 커민즈 QSB 6.7-C190
배기가스 충족규정 Stage IIIA (Tier 3)
정격 출력 (SAE J1995) 190 마력 @ 2,200 rpm
(무단 RPM 콘트롤/ECO모드)
전기 시스템 24 V
연료탱크 용량 320 리터
언더캐리지
크롤러 길이 2,900 mm
크롤러 너비 320 mm
주행 방식 유압모터와 유성(planetary)기어박스의 유압식 구동방식
컨베이어
컨베이어 타입 듀얼 바 피더 방식
컨베이어 너비 2 x 655 mm
컨베이어 콘트롤 자동 (리미트 스위치)
오거
오거 지름 380 mm
오거 콘트롤 자동 (울트라소닉센서 사용)
